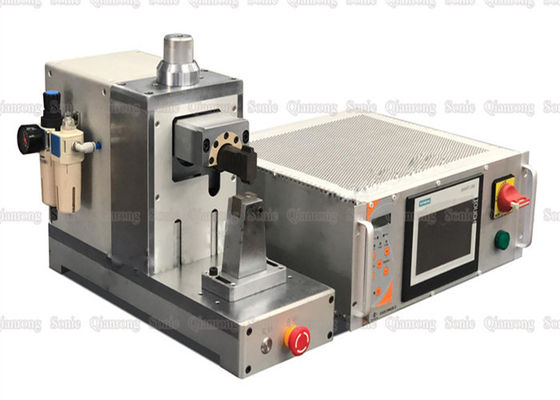

جوش فلز فراصوت با فرکانس بالا برای فناوری سونوگرافی ورق نیکل آلومینیوم

فن آوری سونوگرافی با فرکانس بالا برای جوشکاری آلومینیوم و ورق نیکل

شرح:

جوشکاری فلز اولتراسونیک معمولی را می توان به فرکانس بالا (بالاتر از 50 کیلوهرتز) ، فرکانس میانی (30-40kzz) و فرکانس پایین (20kzz) تقسیم کرد. دستگاه فرکانس بالا از قدرت کمی و ضخامت جوش نازک برخوردار است ، بنابراین ما به طور کلی به دستگاه جوش اولتراسونیک به عنوان فرکانس میانی و فرکانس پایین اشاره می کنیم.
با توجه به استفاده از نقاط ، می توان به موارد زیر تقسیم کرد: جوش نقطه ای ، جوش درز ، مهار سیم ، آب بندی و برش. از آنجا که لرزش در فلز با حالتهای مختلف لرزش پخش می شود: لرزش طولی ، لرزش شعاعی ، لرزش خمش و لرزش چرخشی ، می توان به طور جامع تجزیه و تحلیل کرد که کدام حالت لرزش را با توجه به مواد مورد نظر برای جوشکاری استفاده می کنیم و بر اساس حالت لرزش فشار می آوریم. طراحی مکانیزم و قاب. حالت های مختلف لرزش در برنامه های مختلف استفاده می شود ، بنابراین تشخیص تمایز بین حالت های لرزش مناسب نیست.
جوش نقطه ای: سیستم ارتعاش جوش لکه ای را می توان به یک سیستم ارتعاش طولی ، یک سیستم ارتعاش خمشی و یک سیستم لرزش پیچشی با توجه به لرزش قطب آکوستیک تقسیم کرد. برای سیستم های لرزش پیچشی ، به طور کلی برای جوشکاری حلقه استفاده می شود. بیشتر آنها از سیستم ارتعاش طولی استفاده می کنند.
جوش رول: جوش رول به طور کلی با استفاده از سیستم لرزش خم انجام می شود که بسته به قطر پد به چندین طول موج نیاز دارد.
دستگاه جوش فلزی اولتراسونیک در حال حاضر مورد استفاده قرار می گیرد: برای سلولهای خورشیدی ، صفحات جذب گرمای خورشیدی مسطح ، جوشکاری لوله کامپوزیت آلومینیوم پلاستیک ، مس ، آلیاژ آلومینیوم
مهار سیم کشی: کاربرد فعلی جوش سیم سیم: مهار سیم کشی خودرو؛ تشکیل سیم سیم؛ جوش سیم متقابل سیم؛ چندین سیم به یکدیگر جوش داده می شوند. تبدیل سیم مس و آلومینیوم
آب بندی و برش: دستگاه آب بندی اولتراسونیک: برای آب بندی لوله های مسی در یخچال ، سیستم های تهویه مطبوع ، و غیره استفاده می شود. دستگاه های خلاء برای لوله های مس و آلومینیوم.

مشخصات فنی:

مزایای جوش:

1. مواد جوشکاری خصوصیات فلز غیر شکننده را ذوب نمی کند
2- هدایت حرارتی و حرارتی بعد از لحیم کاری ، مقاومت کم یا نزدیک به صفر
3-نیاز کم در سطح فلز جوش داده شده ، اکسیداسیون یا آبکاری می تواند جوش داده شود
4- مدت زمان جوش كوتاه ، نياز به هيچ شار ، گاز ، لحيم نيست
5- تحقق اتصال و کنترل اتوماتیک بین فلزات متفاوت
6. جوشکاری بدون جرقه ، سریع و بی خطر از نظر محیط زیست
یکی از معایب اصلی جوشکاری مافوق صوت فلزی این است که با افزایش ضخامت و سختی قطعه کار قدرت مورد نیاز برای جوش افزایش می یابد و به همین دلیل محدود به قسمت های نازک مانند سیم ، فویل و ورق می شود.
