ورق آلومینیوم ورق مس ، جوشکار مافوق صوت ، رول لوله آلومینیومی دستگاه اتصال التراسونیک رول

ورق آلومینیومی ورق اولتراسونیک ورق آلومینیوم ورق آلومینیوم دستگاه جوش رول

شرح:

سیستم جوشکاری مافوق صوت عمدتاً از ژنراتور اولتراسونیک ، مبدل ، سر جوش و یک قسمت پنوماتیک تشکیل شده است. نصب ، نصب و راه اندازی این سیستم آسان است. تمام پارامترهای مهم جوشکاری از کیفیت جوش فوق العاده بالا اطمینان دارند.

اصل ساخت دستگاه جوش رول فلزی التراسونیک:

متالورژی فلزی خورشیدی با استفاده از فناوری جوش فلزی اولتراسونیک فوق العاده جدید

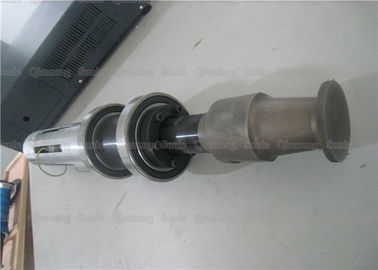

ژنراتور اولتراسونیک + سر ابزار جوش نورد مداوم (سر جوش)
قالب مخصوص بستن لوله های مس و آلومینیوم ، فیکسچرها می توانند با اندازه های مختلف لوله های مس یا آلومینیوم سازگار شوند. دستگاه فشار ورق مس یا آلومینیوم؛ سر ابزار (سر جوش) دستگاه پنوماتیک پایین؛ سیستم کنترل دقیق سروو (موتور کنترل جانبی جانبی + هد جوش می چرخد. لرزش فرکانس بالا از طریق سیستم اولتراسونیک منتقل می شود و فشار خاصی از طریق سیلندر اعمال می شود تا امواج مافوق صوت را به دو جسم مورد نظر منتقل کند تا برای رسیدن به برتری حاصل شود) نتایج جوشکاری.

مشخصات فنی:

دستگاه جوش فلز خورشیدی مافوق صوت فرآیند جوشکاری:

1. قطعه کار (صفحه مسی مسی و لوله مسی) را به صورت دستی روی میز کار تجهیزات قرار دهید.

2. سوئیچ شروع را فشار دهید ، دستگاه به طور خودکار صفحه مسی و لوله مسی را فشار می دهد ، و جوش درز شروع می شود.

3. پس از اتمام جوش ، تجهیزات به طور خودکار دستگاه پرس را باز می کنند و بطور خودکار قطعه جوش را به موقعیتی منتقل می کنند (فاصله حرکت را می توان با توجه به فاصله لوله مسی تنظیم کرد). جوش بعدی شروع می شود ، و قیاس تعداد جوش به مرحله به مرحله نیاز دارد.

4- بعد از تمام شدن جوش ، تجهیزات به طور خودکار تمام دستگاه های پرس را باز می کنند و به طور خودکار ابزار پایین را به موقعیت اولیه باز می گردانند.

5 ورق مس مایع مافوق صوت و جوش درز لوله مسی اپراتور قطعه کار جوش داده شده را جدا کرده و جوشکاری را کامل می کند.

عملکرد دستگاه جوش فلز خورشیدی اولتراسونیک:

1. جوشکاری همزمان پانل های خورشیدی تمام صفحه و لوله های مسی تک و ورق های مسی یا آلومینیومی

2. سیستم کنترل سروو ، جهت جوش را می توان به راحتی با صفحه لمسی تنظیم کرد.

3. دستگاه جوش فلز خورشیدی اولتراسونیک برای جوشکاری آلیاژهای رسانای مشابه یا متفاوت و تجهیزات تولید فلزات غیر آهنی با ضخامت های مختلف ایده آل است.

4. دستگاه جوش فلز خورشیدی مافوق صوت تغییرات جوشکاری دستگاه می تواند با دقت کنترل و کنترل شود ، قوام جوش؛

5. طراحی ماژولار ، نصب آسان ، آسان برای حفظ ، جوشکاری مکانیزم تنظیم ارتفاع آسان برای کار ، دقت تا 0.02MM است.

ورق آلومینیومی ورق اولتراسونیک ورق آلومینیوم ورق آلومینیوم دستگاه جوش رول
