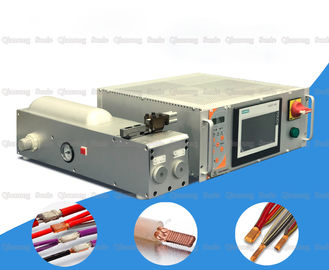

تجهیزات جوشکاری مافوق صوت چند سیم مسی با صفحه مسی 20Khz 4000w

جوشکار فلزی نقطه اولتراسونیک 20Khz 4000w برای سیم های چند مس با صفحه مس


شرح:

جوش سیم مهارکننده اولتراسونیک از مهارت های جوشکاری فلزی اولتراسونیک برای جوشکاری سیم فلزی استفاده می کند و انرژی الکتریکی با فرکانس بالا را از طریق مبدل به انرژی نوسان مکانیکی تبدیل می کند که روی سیم فلزی کار می کند. هنگامی که دمای درگیری نوسانات گرما به نقطه ذوب فلز سیم برسد ، سیم سیم ذوب می شود و مهار سیم در ترکیب تجهیزات جوش سیم مهار سیم فشار خاصی را اعمال می کند و در آخر تجهیزات جوش سیم مهار می شوند. دور و نوسان مکانیکی را متوقف می کند ، که یک عمل جوش سیم مهار است. در طی فرآیند جوشکاری ، هیچ جریانی از طریق جوش جریان ندارد و هیچ قوس جوشکاری به شکل جوشکاری الکتریکی رخ نمی دهد. از آنجا که جوشکاری مافوق صوت مشکلی مانند انتقال حرارت و مقاومت الکتریکی ندارد ، برای جوشکاری سیم از مواد غیر آهنی ایده آل است. سیستم جوش سیم بند به طور کلی دارای یک شکل پرتو مربع است.

مولفه های:

اجزاء:

این شامل یک جعبه برق ، مبدل ، یک واحد اصلی پنوماتیک و یک سر است. اجزای کنترل مانند هاب ها ، دستگاه های اندازه گیری سیم و ریزپردازنده ها نیز گنجانده شده است. جعبه برق می تواند ولتاژ خارجی خارجی (220 ولت ، 1Φ ، 50 یا 60 هرتز) را به 20000Hz (20KHz) ، ولتاژ 1000 ولت تبدیل کند ، و سپس جعبه برق را خارج و کنترل کند تا روی مبدل عمل کند. مبدل یک مؤلفه الکتریکی بسیار کارآمد است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. در مقایسه با موتورهای کلی ، دو تفاوت عمده در مبدل ها وجود دارد: اول ، مبدل تبدیل انرژی الکتریکی را به جای چرخش تبدیل به نوسانات خطی می کند. دوم ، بسیار کارآمد است و می تواند 95٪ انرژی الکتریکی را تبدیل کند. پس از تغییر مبدل ، انرژی مکانیکی روی سر جوش اعمال می شود. شاخ مافوق صوت از آلیاژ تیتانیوم ساخته شده است و مطابق با اصول آکوستیک به شکل خاصی ماشین کاری می شود و پس از آن انتقال حداکثر انرژی را تضمین می کند.

کاربرد:

تجهیزات جوش سیم مهار اولتراسونیک تجهیزات ویژه ای برای جوشکاری سیم فلزی چند رشته ای است. این قابل اطمینان و به سرعت می تواند چندین رشته سیم را با ضخامت 0.5 تا 30 mm2 جوش دهد. این ماده به طور گسترده ای در سیم کشی اتومبیل ، سیم کشی موتورسیکلت ، سیم فلزی مس ، سیم فلزی آلومینیومی ، سیم مس ، سیم مسی ، سیم مفتول آلیاژ مس ، سیم بافی مس ، سیم مفتول مس ، سیم مسی ، سیم کابل ، سیم مسی ، سرب استفاده می شود. سیم ، سیم ، سیم اتصال ، سیم فلزی و ترمینال ، قطعه پایان ، قطعه مس ، قطعات الکترونیکی ، جوشکاری پایانه ها ، باتری ها و صفحه های موتور.
دستگاههای جوش سیم مهار معمولاً در اتومبیل ، موتورسیکلت ، وسایل نقلیه برقی ، الکترونیک ، لوازم برقی ، موتور و سایر مشاغل مورد استفاده قرار می گیرد. و سایر قطعات الکترونیکی ، برقی ، قطب باتری لیتیوم ، خازن های دی الکتریک ، ترانزیستورها ، ترمینال های برقی ، ترموکوپل ها ، اجزای تریستور ، یخچال ها ، موتورها و سایر محصولات پردازش مهار.

جوشکار فلزی نقطه اولتراسونیک 20Khz 4000w برای سیم های چند مس با صفحه مس
